详细介绍

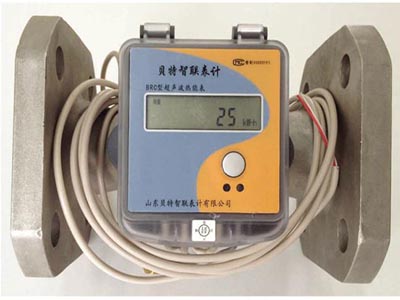

组成结构:由超声波流量计、温度传感器、换能器、显示模块等部件组成。
工作原理:利用超声波流量换能器和温度传感器测量供水流量及供、回水温度差,进而测量及显示水流经热交换系统所释放或吸收的热量值。
产品特点:
★ 集流量采集、换能器、显示模块于一体,具有微功耗(一块锂电池可使用10年以上),体积小等特点;
★ 产品支持M-BUS接口和RS485总线接口,通过M-BUS总线或RS-485总线配合智能供热管控系统一起使用,进行集中管理;
★ 支持水平和垂直两种安装方式,满足不同客户需求;
★ 采用进口数字时间计算芯片,计量准确度高、稳定性好 ;
★ 温度传感器采用优质PT1000保证计量精度;
★ 自动保存最近18个月的历史记录数据,包括瞬时流量、累计流量、累计热量、供回水温度等参数信息,具有掉电自恢复功能,安全可靠;
★ 核心部件采用灌装密封技术,保证不受水质影响,免清洗。
技术参数:
工作原理:利用超声波流量换能器和温度传感器测量供水流量及供、回水温度差,进而测量及显示水流经热交换系统所释放或吸收的热量值。
产品特点:
★ 集流量采集、换能器、显示模块于一体,具有微功耗(一块锂电池可使用10年以上),体积小等特点;
★ 产品支持M-BUS接口和RS485总线接口,通过M-BUS总线或RS-485总线配合智能供热管控系统一起使用,进行集中管理;
★ 支持水平和垂直两种安装方式,满足不同客户需求;
★ 采用进口数字时间计算芯片,计量准确度高、稳定性好 ;
★ 温度传感器采用优质PT1000保证计量精度;
★ 自动保存最近18个月的历史记录数据,包括瞬时流量、累计流量、累计热量、供回水温度等参数信息,具有掉电自恢复功能,安全可靠;
★ 核心部件采用灌装密封技术,保证不受水质影响,免清洗。
技术参数:
公称直径(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
常用流量(m3/h) | 15 | 25 | 40 | 60 | 100 | 150 | 250 | 400 | 600 | 750 | 900 | 1200 | 1500 | 2500 | |
最小流量(m3/h) | 0.6 | 1 | 1.6 | 2.4 | 4 | 6 | 10 | 16 | 24 | 30 | 36 | 48 | 60 | 70 | |
最大流量(m3/h) | 30 | 50 | 80 | 120 | 200 | 300 | 500 | 800 | 1200 | 1500 | 1800 | 2400 | 3000 | 3600 | |
外 形 尺 寸 |
L(mm) | 200 | 200 | 225 | 250 | 350 | 350 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 690 |
D(mm) | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | |
H(mm) | 190 | 210 | 230 | 250 | 500 | 530 | 580 | 650 | 700 | 755 | 810 | 870 | 930 | 1040 | |
K(mm) | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | |
n-MA |
4- M16 |
4- M16 |
8- M16 |
8- M16 |
8- M16 |
8- M20 |
12- M20 |
12- M24 |
12- M24 |
16- M24 |
16- M27 |
20- M27 |
20- M30 |
20- M33 |
|
温度范围(℃) | 4~95 | ||||||||||||||
温差范围(K) | 3~75 | ||||||||||||||
工作压力(MPa) | ≤1.6 | ||||||||||||||
准确度 | 2级 | ||||||||||||||
温度传感器 | Pt1000 | ||||||||||||||
防护等级 | IP54 | ||||||||||||||
工作电压 | 3.6V锂电池供电,一节电池可连续工作10年以上 | ||||||||||||||
环境等级 | 环境A级 | ||||||||||||||
通讯类型 | M-BUS / RS-485 | ||||||||||||||
压力损失(MPa) | ≤0.025 | ||||||||||||||
安装位置 | 供水水管/回水水管 | ||||||||||||||
安装方式 | 水平安装/垂直安装 |
