详细介绍

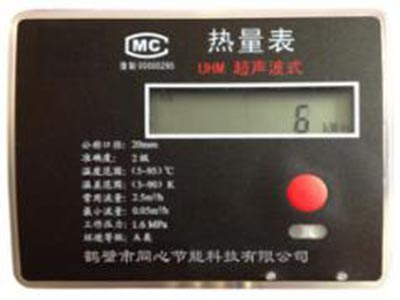

组成结构:由超声波流量计、温度传感器、换能器、显示模块等部件组成。
工作原理:利用超声波流量换能器和温度传感器测量供水流量及供、回水温度差,进而测量及显示水流经热交换系统所释放或吸收的热量值。
产品特点:
★ 集流量采集、换能器、显示模块于一体,具有微功耗(一块锂电池可使用10年以上),体积小等特点;
★ 产品支持M-BUS接口和RS485总线接口,通过M-BUS总线或RS-485总线配合智能供热管控系统一起使用,进行集中管理;
★ 支持水平和垂直两种安装方式,满足不同客户需求;
★ 采用进口数字时间计算芯片,计量准确度高、稳定性好 ;
★ 温度传感器采用优质PT1000保证计量精度;
★ 自动保存最近18个月的历史记录数据,包括瞬时流量、累计流量、累计热量、供回水温度等参数信息,具有掉电自恢复功能,安全可靠;
★ 核心部件采用灌装密封技术,保证不受水质影响,免清洗。
技术参数:
工作原理:利用超声波流量换能器和温度传感器测量供水流量及供、回水温度差,进而测量及显示水流经热交换系统所释放或吸收的热量值。
产品特点:
★ 集流量采集、换能器、显示模块于一体,具有微功耗(一块锂电池可使用10年以上),体积小等特点;
★ 产品支持M-BUS接口和RS485总线接口,通过M-BUS总线或RS-485总线配合智能供热管控系统一起使用,进行集中管理;
★ 支持水平和垂直两种安装方式,满足不同客户需求;
★ 采用进口数字时间计算芯片,计量准确度高、稳定性好 ;
★ 温度传感器采用优质PT1000保证计量精度;
★ 自动保存最近18个月的历史记录数据,包括瞬时流量、累计流量、累计热量、供回水温度等参数信息,具有掉电自恢复功能,安全可靠;
★ 核心部件采用灌装密封技术,保证不受水质影响,免清洗。
技术参数:
公称直径(mm) | 15 | 20 | 25 | 32 | 40 |
常用流量(m3/h) | 1.5 | 2.5 | 3.5 | 6 | 10 |
最小流量(m3/h) | 0.03 | 0.05 | 0.07 | 0.12 | 0.2 |
最大流量(m3/h) | 3 | 5 | 7 | 12 | 20 |
外形尺寸(L*W*H mm) | 110*101*75 | 130*101*78 | 160*101*81 | 180*101*84 | 200*101*88 |
温度范围(℃) | 4~95 | ||||
温差范围(K) | 3~75 | ||||
工作压力(MPa) | ≤1.6 | ||||
准确度 | 2级 | ||||
温度传感器类型 | Pt1000 | ||||
防护等级 | IP54 | ||||
工作电压 | 3.6V锂电池供电,一节电池可连续工作10年以上 | ||||
环境等级 | 环境A级 | ||||
通讯类型 | M-BUS / RS-485 | ||||
压力损失(MPa) | ≤0.025 | ||||
安装位置 | 供水水管/回水水管 | ||||
安装方式 | 水平安装/垂直安装 |
